HTTP/1.1 401 Access Denied 输质量的前提下,采用低功耗设计。
④无线测温传感器可选CT线圈取电式(无需更换电池),也可选电池式(电池供电6-8年),无线测温传感器本身具有极强的机械强度和电磁抗干扰能力。



二、功能特点

●可同时在线监测12个电气接点的温度数据,采用LCD点阵液晶显示,美观大方;
●可显示当前日期、时间、环境温度;
●可显示各个测温通道状态:正常、预警、报警、离线;
●对应各个监测点可设置预警值、报警值、延时时间等参数;
●监测温度超过预警值,在屏幕上显示该通道预警,预警不触发无源输出;
●监测温度超过报警值,在屏幕上显示该通道报警,并触发无源预警输出;
●标配1路RS485通讯接口,MODBUS协议,波特率:1200~19200可选;

三、技术指标

1、LN96Y-CW无线测温显示装置

项目 技术指标

工作电源 AC/DC 85~265V
功耗 <7VA
报警输出 3路无源干接点输出(5A 250VAC/30VDC)
通讯接口 RS-485工业总线接口
通讯频段 433MHz或2.4G
温度显示范围 0~150℃
工作环境 -20~60℃,相对湿度≤93%,无腐蚀气体,海拔高度≤2500m
隔离耐压 电源/输入/输出之间耐压>2kV
电磁兼容性 符合IEC255-22
安装方式 屏面开孔嵌入式安装(开孔尺寸:91×91mm)
平均无故障时间 ≥80000h

2、WX-100测温传感器模块
项目 技术指标
通讯频段 与无线测温显示装置匹配的433MHz或2.4G
测温范围 0~150℃
测温精度 ±2℃
测温分辨率 1℃
温度测量周期 T<15s
供电电源 CT线圈取电式:感应取电(10%Ie~300%Ie ,可定制);
电池式:内置电池供电(电池供电6-8年)
适用电流规格 630A/1250A/1600A/2000A/3150A



四、安装与接线

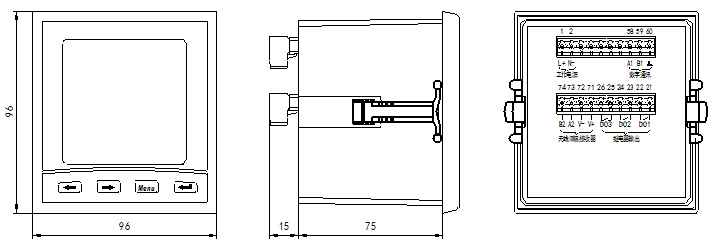

1.  LN96Y-CW无线测温显示装置主机外形尺寸:



2.  LN96Y-CW无线测温显示装置安装方法:
1).在固定的配电柜上,选择合适的地方开一个91×91mm的安装孔;
2).取出LN96Y-CW无线测温显示装置主机,取下两侧安装固定夹,将测温主机从正
面插入配电柜的安装孔中;
3).两侧卡上安装固定夹即可。

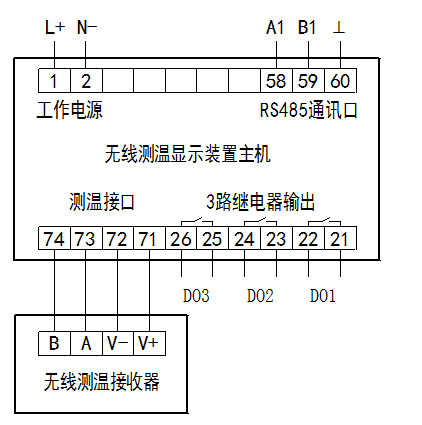

3. LN96Y-CW无线测温显示装置接线示意图:

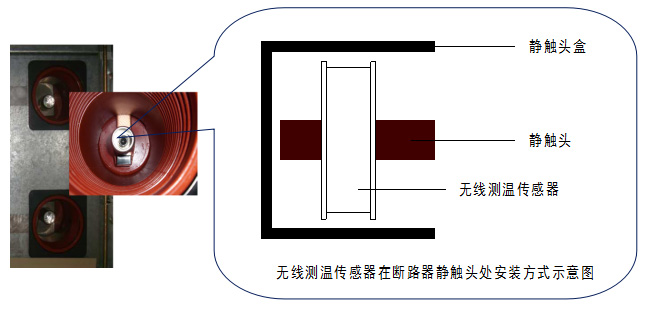

4.  WX-100无线测温传感器安装方法:
每个无线温度传感器都有一个感温点,传感器测到的温度就是该感温点的温度,若传感器放置在空气中,则测到的就是环境温度。CT线圈取电式温度传感器的感温点位于环形的内孔中部,为了准确测量物体表面的温度,应保证传感器的测温面与被测物体的表面紧密接触。
各测温位置选用不同安装方式的无线测温传感器,安装方法也不同:断路器手车上、下触头处一般选用圆环形传感器(WX-101~WX-105,根据断路器电流规格选口径,具体见下页的表格),圆环传感器套在手车的静触头上,并推入触头盒底部;母排和电缆搭接头处可选用铜排传导式传感器WX-106(内置电池)或表带式传感器WX-107(内置电池),铜排传导式传感器WX-106锁紧在连接点处的螺栓上即可,表带式传感器WX-107利用其自带的表带绑扎在测温点附近的铜排上即可。





 5.  WX-100圆环形无线测温传感器与静触头的配合选择

传感器型号 适用断路器规格 适用额定电流
WX-101 Φ35 630A
WX-102 Φ49 1250A
WX-103 Φ55 1600A
WX-104 Φ934;79 2000~2500A
WX-105 Φ109 3150~4000A



使用注意事项:
1、本系列装置的通用工作电源:AC或DC 85V~265V;需接入特殊供电电源时,订货前须说明并定制;
2、本系列装置必须由专业人员进行安装、调试及更换。安装接线时请严格按照本说明书所述方法及对应位置配接线,要保证位置准确、接线可靠;
3、无线测温接收器及测温传感器必须按照其标识上的设备号配套安装,而且测温传感器必须按照标识正确安装到回路的相应位置,否则装置无法正确显示各带电点的温度;安装于手车静触头上的CT取电式测温传感器为感应取电,当回路电流>3%In时才能正常测温;安装于母排和电缆搭接点的WX-106、WX-107测温传感器为内置电池供电,为了降低测温传感器的功耗,当该测温传感器检测到的温度连续24小时以上小于30℃,则该测温传感器将处于休眠状态,直至温度达到30℃以上后再次激活(若需要5~30℃区间也一直显示温度,则需要在订货前提出);
4、 不按照正确操作方法而导致的装置损坏、人身伤害等意外,本公司不承担任何责任。

具体功能说明:请联系公司销售人员,以公司样本为准。
