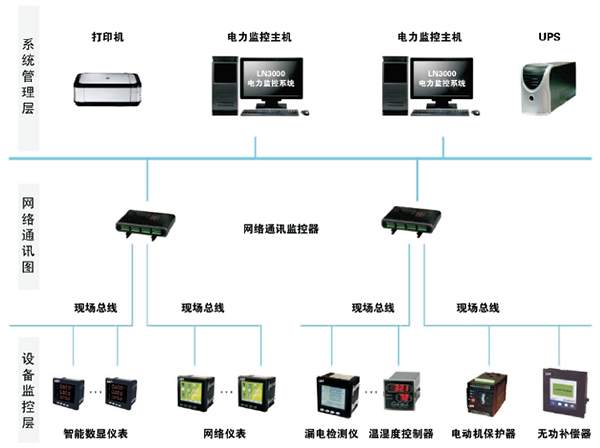

智能配电监控系统适用于各行业35k-0.4kV电压等级的用户端供、配电系统运行状态监视和控制管理,对用户配电网络和电气设备提供不间断保护、监视、控制,提高用户供电可靠性,提高用户供配电系统的自动化水平,实现可靠、安全、高效的配电、用电。

智能配电监控系统可建立配电网络仿真模型,模拟配电网络运行,实现无人值班模式;根据顺序事件记录、波形记录、故障录波,协助运维人员,实现快速故障分析,定位和排除问题,尽量缩短停机时间;实时采集各回路、设备的电流、电压、功率、电能以及谐波、电压波动等参数,对配电系统和用电设备进行用能分析和能效管理。

系统主要功能看

“三遥”(即遥信、遥测、遥控)利用就地安装的微机保护装置、智能仪表等,采集各回路的电参量 非电量及开关状态量(分合位),结合电气主接线图予以显示,通过系统操作,实现断路器、开关的远程分合闸控制以及遥调操作。

继电保护及其自动化

实现用户变电站的进线、馈线、变压器及母联等保护,对双电源进线或分段供电的用户,可实现任意逻辑的备用电源自投。具有保护定值 召唤和下载功能,可远程显示保护功能的投退状态和定值设置,通过账号权限管理和密码确保操作安全

统计报表、图表分析

提供灵活的报表生成工具,统计参量包括电流、电压、功率、电度等,可自动生成时报表、日报表、周报表、月报表、季报表、年报表。同时,可将指定参量的历时数据、比对数据以棒图、曲线图、饼图等形式展现,一目了然,为电气节能改造提供依据。

数据转发和访问(选配)

智能配电系统可作为前端子系统,通过传感器(智能仪表、装置

商业地产售电管理系统服务于商业地产的物业管理层,相对于传统的后付费系统,ESS7000商业地产售电管理系统秉承先付费后用电的理念,方便物业公司提前收到电费以减少其财务压力,同时在主机查询端能够清楚显示商场内每个商铺的耗电信息,省去了人工抄表。商业地产售电管理系统提供三套电能预付费解决方案,适用于不同类型的商业项目,分别为:远程预付费电管理系统,C卡预付费电能管理系统,集中充值终端预付费电能管理系统

远程预付费电能管理系统

综合信息查看及批量操作

在同一个界面下可方便查询到某一区域所有用户的通信、剩余金额、当前状态等信息,并可对某一个用户或全体客户进行设置下发。

远程充值

可在售电方直接实现从后台到仪表的充值,用户无需重返仪表前插卡才能完成充值,充值方便快捷。

售电记录

查询该功能主要是给操作员来查询售电记录。选择起止日期、填写需要查询的仪表编号、用户号、用户名字和户号,点击查询按钮即可查询到相应的记录。且该功能也支持导出打印操作。统计报表报表中心提供了多个时间单位的各种统计数据,并能查询、导出打印统计出的报表。数据中心主要分为实时报警记录报表、日销售报表、月销售报表以及年销售报表。

电表参数管理与制卡

根据电表参数的情况安全可靠地读取C卡和制作C卡,实现设置和读取电表参数的目的

售电、用电管理

能够满足一般用电营业业务要求,能够实现为用户开户建档、用户C卡售电、营业查询、报表统计、多种电价处理及调整等功能;能提供装表、售电、换表、销户、报停退费等用电营业业务操作,并具备票据打印处理能力。

用电检查

用电检查能够识别异常用户或用户的异常行为并提供相应的防范措施,有效地防止用户窃电等非法或异常行为。

异常处理功能

能够处理如用户卡丢失等异常情况,同时系统数据的完整性和一致性

集中充值终端预付费电能管理系统

电表集中安装时,无需进入强电间,用户在充值点缴费后携带卡可直接在充值终端上完成刷卡充值;用户可通过刷卡了解自己的余额信息和用电信息;内控型预付费电能表完成送电、断电、复电等功能。

电能计量管理系统

电能管理系统适用于用户侧各电压等级的配用电的集抄与运行管理。系统通过对各用电回路设置电能计量表计并借助计算机通讯技术进行集中采集,从而帮助用户实现用电合理分配、运维透明管理,提高用电的智能化管理水平。

电能管理系统侧重于用电合理性分析,即通过梳理用户的配电网络,在网络各节点设置电能计量表计,从而为该配电网络搭建合理的用电计量体系。系统以丰富的数据报表体现计量体系的完整性。系统可对各配电节点定时抄表汇总,统计其用电情况,以数据报表、趋势曲线、棒图饼图等友好的界面形式进行展示,使得用电可视透明,并在用电误差偏大时可追溯,维护计量体系的正确性

配电监测电能管理系统具备友好的人机界面,能够以配电一次干线图的形式 直观显示配电线路的分布情况,同时将实时采集的各回路的电参量信息,以及配电回路开关的分合闸状态,实时显示在系统界面中。

电能报表

电能管理系统以丰富的数据报表体现计量体系的完整性。系统具备各回路定时抄表汇总统计功能,用户可以自由查询自系统正常运行以来任意时间段内各配电节点的用电情况,即该节点进线用电量与各分支回路消耗电量的统计分析报表。该功能使得用电可视透明,并在用电误差偏大时可追溯,维护计量体系的正确性

负荷曲线

电能管理系统对配电系统总进线回路(或重要负荷的出线)设计了负荷趋势曲线。便于配电维护人员及时掌握用电需求与供电系统负荷占比,确保供电可靠性,为用户单位的用能权益提供保障。借助该功能,还可分析用能需量的增长趋势,适时调整需量申报,减少因需量偏差过大造成的多余缴费。

电参量报表

电能管理系统具有对实时电力参数和历史电力参数的存储和管理功能,所有实时采集的数据、顺序事件记录等均可保存到实时数据库。在监控画面中能够自定义需要查询的参数、查询的时间段或选择查询近更新的记录数等,并通过报表方式显示出来。该功能方便用户进行事故追溯查询

统计报表

电能管理系统为用户提供了综合的电能和需量统计报表功能,包含不同馈线的尖峰平谷用电量统计与记录,从而为用电的合理管理提供了数据依据(需要选用带复费率和需量功能的电力仪表)。同时可对各回路进行日、月报表的统计,减少配电系统维护人员的电能统计的工作时间,提高工作效率。

遥信实时报警

电能管理系统具备遥信报餐配置功能,系统能够对配电回路断路器的分合闸动作进行实时监测并报警。系统报餐时能够进行信息语音提示,自动弹出报警画面

遥测实时报警

电能管理系统具备遥测报警配置功能,报餐类型包括电压越限、电流越限、频率越限、功率因数越限、断路器分合闸,系统报警时能够进行信息语音提示,自动弹出报警画面

遥信、遥测历史报警查询

电能管理系统能够对遥信、遥测报警数据进行存储,方便用户对系统报餐事件进行追溯查询。

电能质量监测

电能管理系统可以对整个配电系统范围内的电能质量和电能可靠性状况进行持续性的监测。例如配电系统维护人员可以通过谐波分析界面掌握配电系统的谐波含量,及时采取相应的措施提高配电系统的可靠性,减少因谐波造成的供电事故的发生。(需要选用带谐波测量功能的电力仪

用户权限管理

电能管理系统为保障系统安全稳定运行,设置了用户权限管理功能。通过用户权限管理能够防止未经授权的操作(如配电回路名称修改等)可以定义不同级别用户的登录名、密码及操作权限,为系统运行维护管理提供可靠的安全保障。

通讯状态图

电能管理系统可以实时显示接入系统的各设备的通讯状态,能够完整的显示整个系统网络结构,可在线诊断系统网络通讯状态,发生网络故障时能自动在屏幕上显示故障单元和故障部位.从而方便系统维护人员实时掌握现场各设备的通讯状态,对出现异常的设备及时维护,系统的稳定运行

基于B/S的网络应用(选配)

电能管理系统配置了强大的WEB页面发布功能,从而使得用户可以通过基于 Windows 平台的E或其他主流浏览器,查看系统实时数据,监控画面、历史数据,浏览效果与在服务器端看到的系统画面完全相同

建筑能耗管理系统

建筑能耗管理系统由能耗计量装置、数据采集器、网络通信设备构成,系统具有数据采集、数据存储、数据处理及分析、系统管理、系统运行状态监控和故障诊断功能,并能将各类数据及信息传送到上一级信息中心。系统应用软件符合《机关办公建筑和大型公共建筑能耗监测系统软件开发指导说明书》中对软件功能框架的描述和对软件功能的要求,能对建筑节能监测数据按照分类、分项的原则进行统计分析,生成并展示建筑各分类、分项能耗、单位面积能耗、总能耗统计数据及相关图表,便于找出高能耗点或不合理的耗能习惯,有效节约能源,为用户进一步的节能改造或设备升级提供准确的数据依据系统结构

系统结构

系统可按使用年份统计建筑物各分类能耗一电、水、气、集中供热集中供冷以及其它能源消耗量,自动折算成相应的标准煤耗量,从而反应建筑物当年各分类能耗用能和综合能耗。系统以曲线图形展现各类能耗的消耗趋势,便于业主方实时直观掌握能源消耗情况。

系统可反映出建筑物当日与昨日同期,当月与上月同期、当年与上年同期总体用能的对比情况,并显示建筑物过去48小时、1个月、12个月及3年的用能趋势,当年用能的对比分析、当月的分项用能饼图。便于业主方对能耗消耗的趋势进行对比分析,判断用能走势,及时调整设备运行计划,节约能源消耗

系统根据建筑物能源消耗的分布情况能耗计量点的选取和设置,使得能耗监测系统可以覆盖整个建筑物。系统使用者可通过相关界面调取该建筑物各能耗节点的能耗统计报表,减少用能的“跑、冒、滴漏“和计量误差。

系统依据住建部分类分项能耗数据采集导则,将建筑物耗电分为照明插座、空调、动力和特殊用电进行计量装置选型和设置,并按用能区域或功能区域等划分并进行统计,以报表和同、环比棒图形式展现该区域的能源消耗。

系统可针对能源消耗量大的设备或区域进行准确定位,便于管理层制定节能绩效考核制度,推动节能降耗的真正有效执行。为用能重点设备建立运行记录档案,长期跟踪记录设备运行过程中的能效分析评估结果,结合设备维护保养记录,为设备的运行维护提供依据。

系统提供分级权限管理功能,对具备权限用户提供开放的信息维护接口,用户可自行对建筑和系统监测范围内计量点的信息进行增、删改和查询,建筑物信息包括建筑类型、建设年代、建筑面积、建筑人员数量等。系統还对无法自动采集的计量信息提供手动录入功能,便于使用者全面掌握建筑物总体能耗情况。

系统依据《机关办公建筑以及大型公共建筑能耗监测系统分享能耗数据传输技术导则》以及建筑物所在省市的地方性节能技术规程、规范的要求,可实现既定数据格式和上传方式,将建筑物能耗数据信息 上传至上级数据中心平台的功能。
