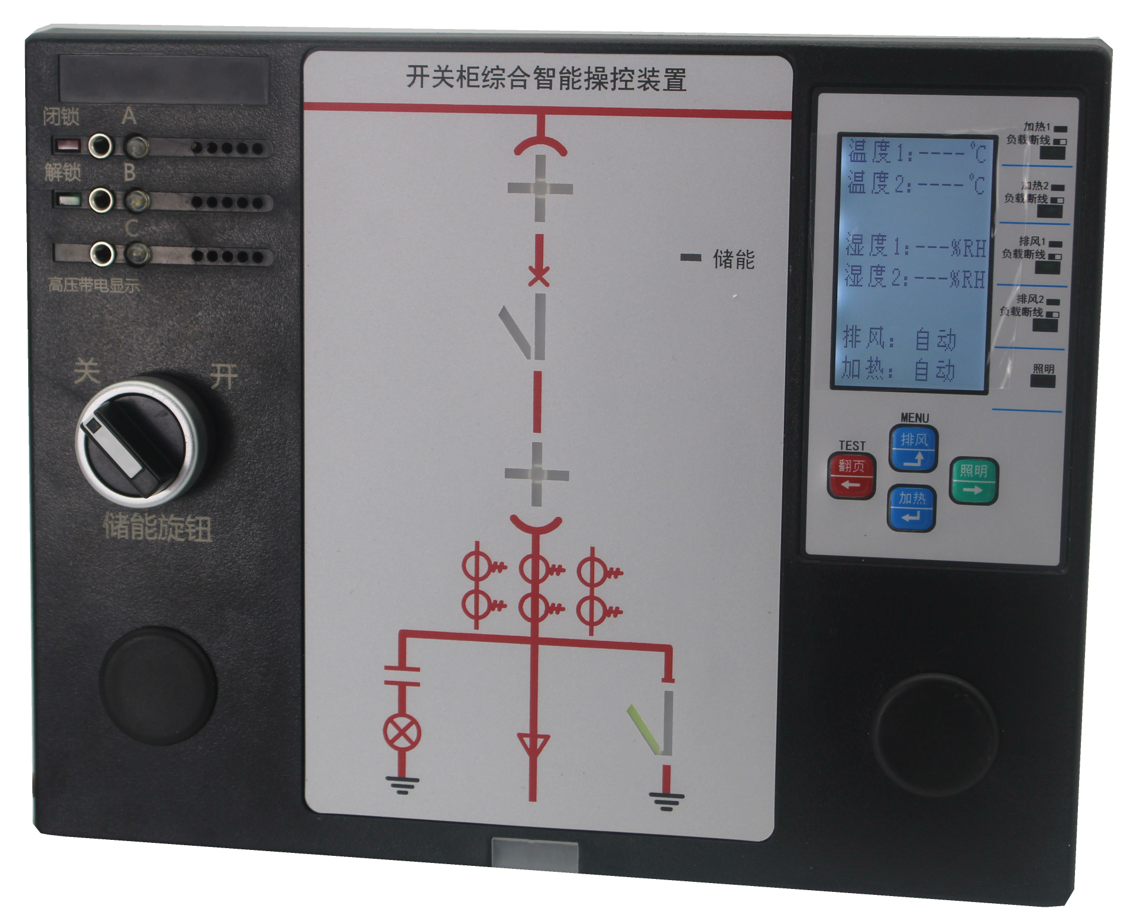

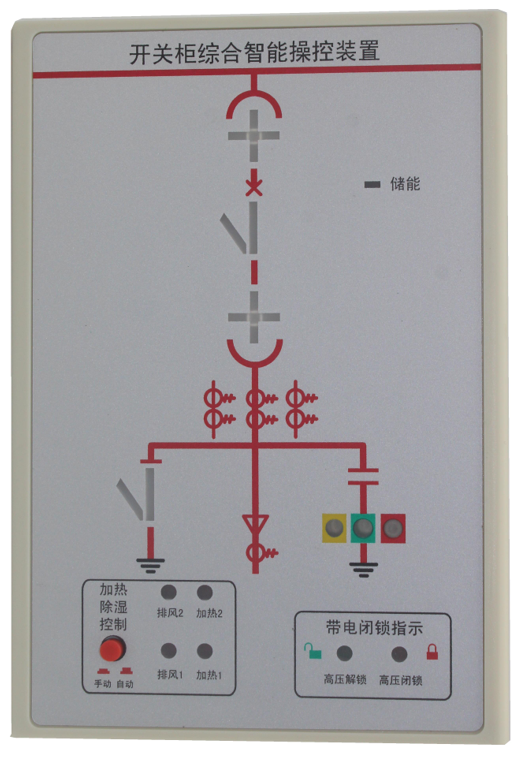

LN286系列开关柜状态智能操控装置

产品简介

  具备实时动态显示一次密集图及其相应的分合位动作状态、收车位置指示、储能指示、接地开关指示、带点显示及闭锁、温湿度显示控制、语音防误提示、多种电力参数测量(如电流、电压、有功/无功功率、功率因数、有功/无功电能等)、出头或电缆搭接头温度显示、RS-485通讯借口等功能,并可以安装多种操作按钮和转换开关,我公司提供个性化的产品制定策略,选型时,用户总可悬着到一款适合自己的需求的铲平和功能组合。

性能特点

直观的动态模拟图

防误语音提示

带点显示及闭锁

温湿度显示及模拟控制

远方/就地、分/合闸、储能、照明操作

电力参数测量

断路器触头、电缆搭接头等处实时无线测试

支持1路RS485通讯借口,Modbus-RTU通讯协议

事件记录功能

技术指标

显示

LED显示

测量精度

精度 0.5剂,无功电能1级



环境

工作温度   -10℃~+65℃

存储温度   -20℃~+70℃

相对温度   ≤95%RH,不结露、无腐蚀性气体场所

海拔       ≤2500m



信号输入

额定电压 三项三线100V,三项四线57.7V

额定电流 AC1A.5A

功耗     4VA~9VA

频率     50/60Hz

温度范围 -60~120℃

湿度范围 0-99%RH



安全

绝缘电阻 ≥MΩ

防护等级 IP20

交流耐压 AC2kv/min

EMC电磁兼容

绝缘电阻         严酷等级III级

滚涌冲击         严酷等级III级

电快速顺便脉冲群 严酷等级III级

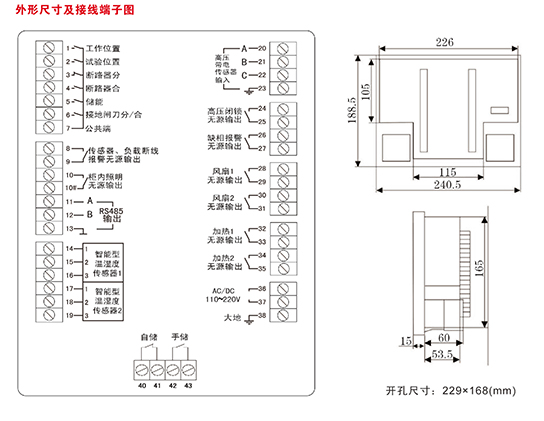

外形尺寸(mm)

开孔尺寸   119×179   229×170 220×166



辅助电源

AC/DC 85~265V

功率模块

通讯接口 RS.486通讯.Modnus-RTU协议

         波特率4800、9600bps

安全输出 支持1路模拟量输出.4~20mA(选配)

开关量输出 2路继电器输出

控制继电器触点容量 10A/250VAC.5A/30VDC(常闭触点)

信号继电器触点容量 5A/250VAC.5A/30VDC(常闭触点)





特点

具有动态模拟图

柜内温湿度LED显示和控制(LN286-2无显示)

带点显示及闭锁

智能语音防误提示功能

并且可根据用户的控制要求在装置上安装对应的操控转换开关

(包括照明开关、储能开关、远方/就地转换开关、分合闸转换开关)

使平面布局简洁化



安装方式:屏幕嵌入式安装

在面板上开一个229(横向)×168(纵向)的矩形孔

从正面装入LN286-2装置后

再从背面用3个配套固定件三点固定即可


特点

具有动态模拟图

柜内温湿度数字LCD显示和可输程控制

带点显示及闭锁

智能语音防误提示功能

可选配RS485数字通讯

并且可根据用户的控制在装置上安装对应的控制转换开关(包括储能开关,远方/就地转换开关、分合闸转换开关)

纹湿度控制数字化后,用户可根据需要自行设置加热/除湿输出的上下以及过热排风的上下

限等参数,使温湿度控制更有效更有针对性



安装方式:屏幕嵌入式安装

在面板上开一个229(横向)×(纵向)的巨型机

从正面装入LN286-3装置后,再从背面用3个配套固定三点固定即可(单位:mm)



特点

具有动态模拟图

柜内温湿度LED显示和控制

带点显示及闭锁

智能语音防误提示功能

可选配RS485数字通讯

集成了多功能电脑包的全部功能,可同时测量显示多种电力参数,三相电流、油工功率、无功功率、功率因数、频率。计量有功电能和无功电能



安装方式:屏幕嵌入式安装

在面板上开一个220(横向)×168(纵向)的矩形孔

从正面装入LN286-4装置后

再从背面用3个配套固定件三点固定即可(单位mm)


特点

具有动态模拟图

柜内温湿度LED显示和控制

带点显示及闭锁 智能语音防误提示功能

操控转换开关(包括储能开关)分合闸转换开关

RS485数字通讯

集成了多功能电脑包的全部功能,可同时测量显示多种电力参数,三相电流、油工功率、无功功率、功率因数、频率。计量有功电能和无功电能

触头/电线搭接头红外线测量功能

安装方式

:屏幕嵌入式安装

在面板上开一个220(横向)×168(纵向)的矩形孔

从正面装入LN286-4装置后

再从背面用3个配套固定件三点固定即可(单位mm)
