LN系列低压电动机保护器
LN60系列电动机保护器（以下简称LN60或保护器）是我公司针对低压电动机在各种应用场合产生的故障而研发的电动机保护装置；是一款具有极高性价比，稳定可靠，集继电保护、测量、控制、通讯为一体的低压电动机保护装置。
保护器采集三相电流，三相线电压，接地电流等数据，将这些数据计算后和保护器记录的各种保护功能整定信息进行比较，当符合保护动作条件时，驱动继电器输出，从而达到保护电动机的目的。

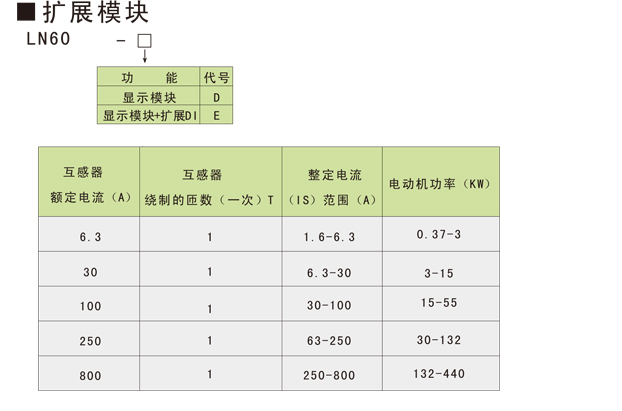

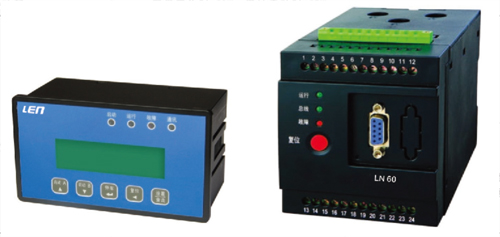

LN60电动机保护器由两部分组成：保护器模块本体、扩展模块（可以是显示模块或者是显示模块附加8路DI功能）。保护器本体可以独立运行，实现测量功能、保护功能、电动机启/停控制功能和远程通讯功能；扩展模块作为辅助装置，可以根据需要进行配置。
通讯功能作为LN601进行远程管理的重要手段，支持MODBUS-RTU通讯协议。
|
功能特点
「注」：保护功能中加星号的为可选配置；故障记录和模拟量输出也为可选配置
◆具有启动超时、过载、断相、接地/漏电、过流堵转、电流不平衡、短路、欠载*、温度*、欠压*、过压*、频率*、欠功率因数*等多种数字式保护功能；
◆实现电动机回路的三相电流、接地/漏电电流、电流不平衡率、三相线电压、频率、功率因数、有功功率、无功功率等多种电参数的测量；
◆满足直接启动、双向启动、星/三角启动、自耦变压器启动等启动方式；
◆保护器本体提供8路开关量输入，用于启停信号、复位信号和接触器状态等信号输入；能够通过扩展模块配合扩展至16路开关量输入；
◆提供4路继电器输出，满足多种启动方式和保护动作，并具有保护跳闸（或报警）信号输出；
◆8次故障记录*；
◆配合抗晃电电源模块（AEM-10S）可实现失压、欠压重启动功能*；
◆可向DCS提供1路4~20mA模拟量输出*；
◆可支持MODBUS或者PROFIBUS通讯总线*；
◆卡式导轨固定，现场安装更加便利。
|
运行模式
采用LN601对电动机进行控制，有多种运行模式选择：
◆保护模式；
◆直接启动模式；
◆双向可逆启动模式；
◆星/三角启动两继电器模式；
◆星/三角启动三继电器开环模式；
◆星/三角启动三继电器闭环模式；
◆自耦变压器启动两继电器模式；
◆自耦变压器启动三继电器开环模式；
◆自耦变压器启动三继电器闭环模式：
运行模式的设置可以通过扩展模块或者通讯软件进行。
|
分段保护
LN601对电动机提供分段式保护，分启动过程和运行过程对电动机进行保护。
启动过程中只投入启动超时保护、断相保护、电流不平衡保护、接地/漏电保护、短路保护、堵转保护功能；启动过程结束后将其它保护投入。
启动过程中，LN601在避开启动初期的尖峰电流后将有效保护投入。
|
| 设置选型及功能配置 |
|
|

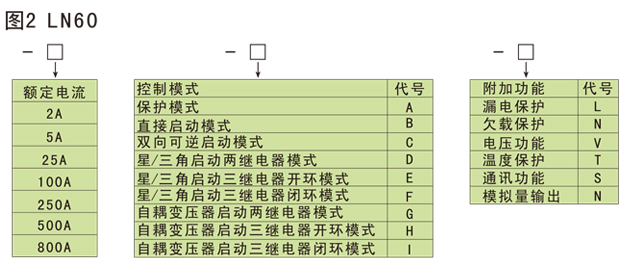

设置选型
|
